der energieabsorber mit schlüsselband

Artikelvariantentabelle anzeigen

Art./Item	Apertura (mm.)	Länge (mt)
27948	53	1,5

Auffangseil mit Falldämpfer und 32 mm Polyamid-Gurtband und Beschichtung zur Reduzierung der Aufprallkraft beim Sturz.

Das besonders verschleißfeste Auffangseil aus Polyamidgurtband ist mit einem Verbindugselement aus Stahl mit großer Schnapperöffnung und Sicherheitshebel zur Befestigung an der Struktur ausgestattet.

TECHNISCHE SPEZIFIKATIONEN

Verbindugselement mit 56 mm Schnapperöffnung und Sicherungshebel
Falldämpfer mit 32 mm Gurtband und PE-Beschichtung
Länge 1,5 m
Norm EN 355

MATERIALIEN

Verbindugselement: Stahl
Seil: Polyester
Gurtband: Polyamid

Verbinder und Falldämpfer

Auf- und Abbau von Baugerüsten

Pflege und Wartung

Regelmäßige Überprüfung

Falldämpfer

Sturzfaktor

Verbindungsmittel mit Falldämpfer

Alle Verbindungsmittel zur Absturzsicherung sind mit Verbindungsmitteln und Falldämpfer ausgestattet. Je nach Einsatzart können die Verbindungselemente unterschiedliche Öffnungen haben und aus verschiedenen Materialien bestehen. Der Falldämpfer besteht aus einem Polyamid-Gurtband mit einem transparenten Polyethylen-Schutzgehäuse (der nicht entfernt werden darf), um die Sichtprüfung zu ermöglichen. Im Falle eines Sturzes, absorbiert der Falldämpfer die Auffangkraft: die Energie des Sturzes wird durch das Aufreißen spezieller Nähte absorbiert.

Es gibt zwei Arten von Falldämpfern mit Aufreißmechanismus:

mit einem maximalen Auslenkungsabstand von cm. 70
mit einer Auslenkungsdistanz von bis zu 120 cm

In Arbeitssituationen, in denen der Sturzfaktor gleich oder größer als 1 ist, ist die Verwendung von Auffanggeräten mit Falldämpfern vorgeschrieben (EN 355).
Verbindungsmittel mit Falldämpfer dürfen eine maximale Länge von 2 m, einschließlich Karabinerhaken, nicht überschreiten.

WARNHINWEISE:

Minimieren der möglichen Absturzhöhe
Wenn möglich, den Sturzfaktor so weit wie möglich einschränken und vermeiden, dass er größer als 2 ist
Vergewissern Sie sich, dass der Bediener bei einem möglichen Sturz vor dem Anhalten keine Hindernisse trifft

Der erforderliche Freiraum unter dem Anschlagpunkt ist stets zu berechnen, damit der Anwender nach einem Sturz nicht den Boden berührt

Das Absturzgefahr beim Auf- und Abbau eines Baugerüsts kann sehr hoch sein. Arbeitsböden in geringer Höhe über dem Boden erfordern den Einsatz von spezifischer PSA. Kapriol Safety bietet zwei Lösungen für Probleme mit begrenztem Auffangraum: Auffangseile 27948/27906 (Seite 22) und Höhensicherungsgerät 27937 (Seite 33). Dieses Gerät ist mit einem kompakten Falldämpfer ausgestattet und ermöglicht sicheres Arbeiten bereits ab den ersten beiden Gerüstlagen – auch bei Höhen unter 4 Metern.

1. Wird das Verbindungsmittel an der Oberseite der zweiten Gerüstlage eingehängt, liegt der Sturzfaktor nahe bei 0. Im Falle eines Sturzes wird der Falldämpfer kaum beansprucht, daher ist seine Dehnung gleich null.
2. Wird das Auffangsseile (Art. 27948/27906) innerhalb der zweiten Gerüstlage befestigt, ermöglicht die begrenzte Dehnung des Falldämpfers, den möglichen Sturz zu stoppen, bevor der Bediener den Boden erreicht.
3. Durch die Verwendung einer temporären Rettungsleine (unter Berücksichtigung der maximalen Durchbiegung von 70 cm) kann sich der Bediener frei bewegen, da kein Problem mit begrenztem Auffangraum mehr besteht.

Eine korrekte und regelmäßige Wartung trägt dazu bei, eine vorzeitige Alterung der PSA zu verhindern. Aus diesem Grund wird den Benutzern von empfohlen, alle Hinweise im Benutzer- und Wartungshandbuch, das jeder PSA beiliegt, sorgfältig zu beachten und die einfachen Regeln für die Lagerung und Aufbewahrung zu befolgen:

Von Sonnenlicht und UV-Strahlen fernhalten, da diese die Hauptursache für die Alterung von PSA-Textilfasern sind
PSA von direkten Wärmequellen fernhalten, da die synthetischen Textilfasern, die zur Herstellung von Auffanggurten, Verbindungsmittel und Energieabsorptionssystemen verwendet werden, eine sehr niedrige Schmelztemperatur haben
PSA müssen in kühlen und trockenen Räumen gelagert werden, da Feuchtigkeit Schimmel erzeugt, der die Textilfasern schädigt und Metallteile korrodiert.
Eine regelmäßige Reinigung ist unerlässlich, um eine gute Haltbarkeit der PSA zu gewährleisten.
Durch Waschen mit lauwarmem Wasser wird der Oberflächenschmutz und der Schmutz im Inneren der Textilfasern entfernt.

Die geltende Gesetzgebung schreibt vor, dass jede PSA in regelmäßigen Abständen überprüft werden muss:

Vor, während und nach der Benutzung muss der Benutzer den Zustand und die Unversehrtheit der PSA durch eine Sichtprüfung nach jeder Benutzung überprüfen
Mindestens alle 12 Monate müssen die PSA von durch die Herstellerfirma autorisiertem Personal überprüft und überholt werden

Jede PSA wird von einer Gebrauchsanweisung und einer Lebensdauerkarte begleitet, die während der gesamten Nutzungsdauer des Produkts aufbewahrt und mit den Daten der regelmäßigen Überprüfungen ausgefüllt werden müssen

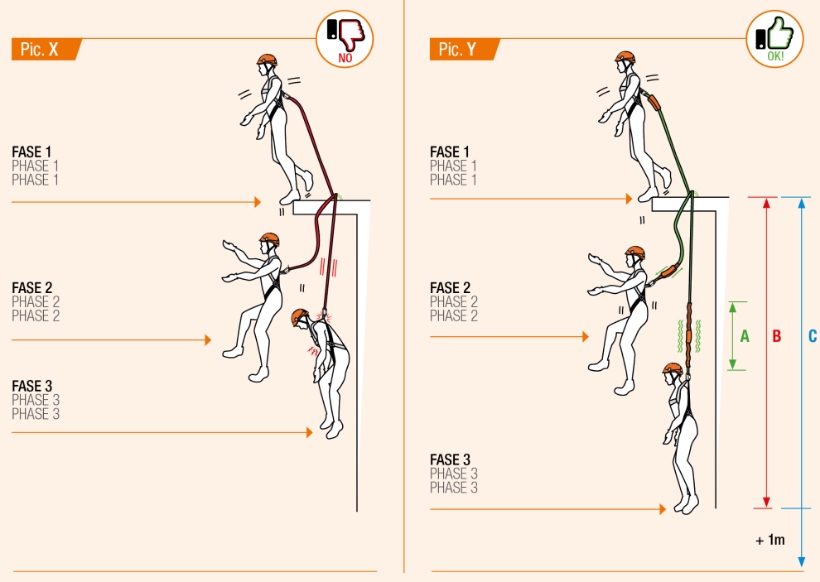

AUFFANGSEIL OHNE FALLDÄMPFER

PHASE 1: Situation mit potenziellem Fallrisiko
PHASE 2: (Pic. X) Bei einem Sturz ist das Verbindungsmittel. Der Fallschirm hat keine dämpfende Wirkung.
PHASE 3: (Pic. X) Die durch den Sturz verursachte Energie wird vollständig auf den Körper des Bedieners übertragen.

AUFFANGSEIL MIT FALLDÄMPFER

PHASE 1: Situation mit potenziellem Fallrisiko
PHASE 2: (Pic. Y) Während des Sturzes hat das Verbindungsmittel durch die Wirkung des Falldämpfers eine stoßdämpfende Funktion.
PHASE 3: (Pic. Y) Die durch den Sturz verursachte Energie wird durch die dämpfende Wirkung des Falldämpfers deutlich reduziert.

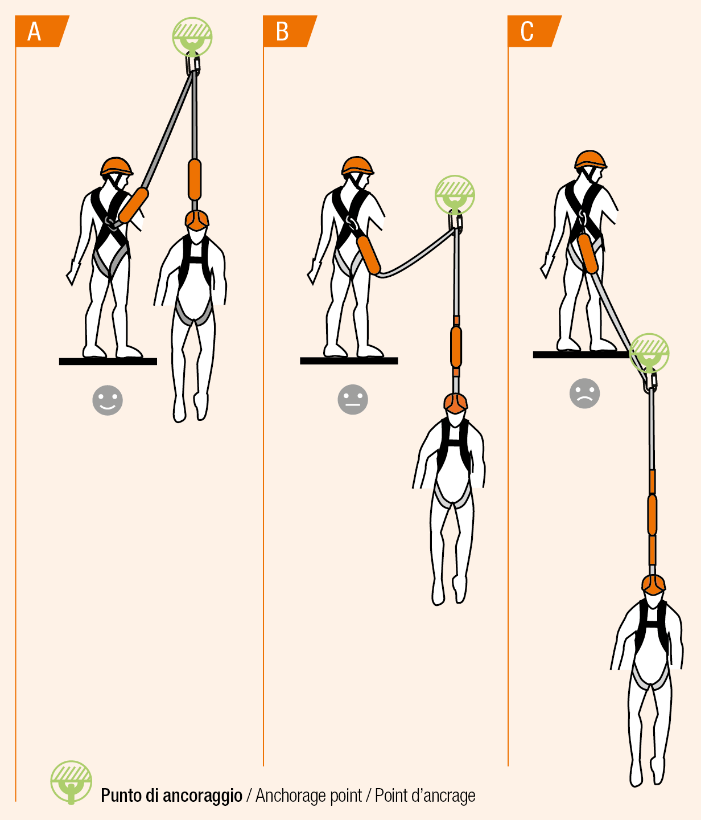

A STURZFAKTOR 0

Der Anschlagpunkt befindet sich über dem Kopf des Bedieners; das Auffanggerät ist vollständig ausgefahren. Im Falle eines Sturzes ist der Abstand zwischen der Trittfläche des Bedieners und dem möglichen Hindernis darunter minimal.

B STURZFAKTOR 1

Der Anschlagpunkt befindet sich auf derselben Höhe wie der Befestigungspunkt des Auffanggurts. In diesem Fall ist der Sturz gleich der Länge des Verbindungsmittels + der Entfernung des eingegriffenen Falldämpfers.

C STURZFAKTOR 2

Der Anschlagpunkt befindet sich auf derselben Höhe wie die Trittfläche des Bedieners. In diesem Fall ist der Sturzfaktor gleich der doppelten Länge des Verbindungsmittels + der Entfernung des eingesetzten Falldämpfers

Verbindungsmittel mit Falldämpfer sind das Verbindungselement zwischen Auffanggurt und Anschlagpunkt. Sie schützen der Bediener im Falle eines Sturzes, indem sie den Sturz auffangen und die Aufprallkraft durch einen Falldämpfer reduzieren. Um ein Verbindungsmittel mit Falldämpfer korrekt zu verwenden, ist die vorherige Installation geeigneter Anschlagpunkte zwingend erforderlich. Es ist wichtig zu beachten, dass verstellbare Verbindungsmittel nicht die Funktion der Absturzsicherung erfüllen und daher nicht für diesen Zweck verwendet werden dürfen.
