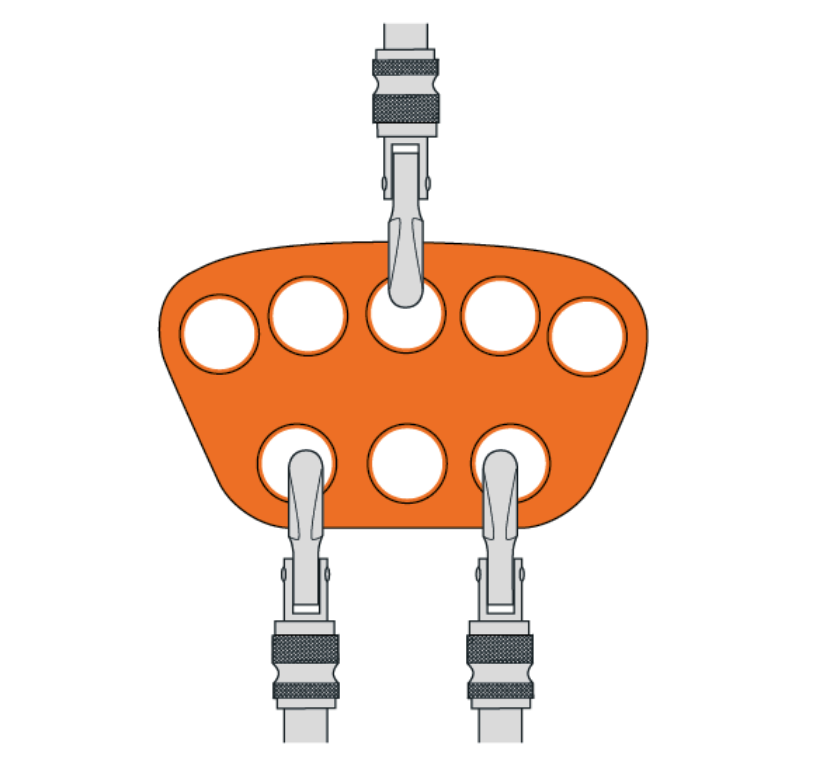

Multiplicateur d'Anchorage

Les ancrages sont les points clés qui garantissent la sécurité des opérateurs en altitude. Les systèmes d’ancrage temporaires peuvent être connectés à des ancrages permanentes, telles que des sangles de connexion. Vous trouverez ci-dessous quelques exemples qui démontrent la résistance différente de l’ancrage selon le type d’utilisation. Il est recommandé aux utilisateurs de savoir à quel point la résistance peut varier.

1. Avec ce type d’utilisation, sa résistance est d’environ 2/3 de la valeur nominale de la sangle
2. Avec ce type d’utilisation, sa résistance est 2 fois supérieure à la valeur nominale de la sangle
3. En cas d’utilisation sur une structure avec des arêtes, la résistance est d’environ 2/3 de la valeur nominale de la sangle
4. En cas d’utilisation sur une structure avec des arêtes, la résistance est d’environ 1/3 de la valeur nominale de la sangle
5. Avec ce type d’utilisation, sa résistance est 1/2 de la valeur nominale de la sangle

Si l’opérateur est relié à un ancrage par un équipement rétractile ou sur corde, en cas de chute, une oscillation latérale dangereuse appelée effet pendule peut se produire. Pour diminuer les risques associés à l’effet pendule, il est important que le système antichute soit positionné à la vertical par rapport à la zone de travail.

L’opérateur devra donc travailler avec un cône de sécurité de 30° au-dessous du point d’ancrage. Lorsqu’il n’est pas possible de positionner les systèmes rétractiles ou antichute sur corde perpendiculairement au point d’ancrage, il faut prévoir des points de déviation ou de renvoi afin de limiter l’effet pendule.

A FACTEUR DE CHUTE 0

Le point d’ancrage est placé au-dessus de la tête de l’opérateur ; le dispositif antichute est complètement étendu. En cas de chute, la distance entre l’étage de piétonnement de l’opérateur et  l’obstacle possible audessous est minimale.

B FACTEUR DE CHUTE 1

Le point d’ancrage est placé au même niveau que le point de fixation du harnais. Dans ce cas, la chute est égale à la longueur de la longe + la distance de l’absorbeur d’énergie intervenu.

C FACTEUR DE CHUTE 2

Le point d’ancrage est placé au même niveau que l’étage de piétonnement de l’opérateur. Dans ce cas, la chute est égale à deux fois la longueur de la longe + la distance de l’absorbeur d’énergie intervenu.
